Стабілізатор напруги для котла, холодильника й будинку: потужність і тип

Калькулятор стабілізатора напруги

Позначте прилади, які працюватимуть одночасно, і вкажіть найнижчу напругу, яку бачили в мережі. Калькулятор покаже, який номінал шукати на табличці і які типи стабілізаторів дотягують до такої напруги.

Калькулятор рахує так. Стабілізатор обмежений струмом, який він може взяти з мережі, тож доступна потужність ≈ номінальний струм × вхідна напруга. У паспорті Volter EtalonS-9 на 40 А при 130 В — 5,2 кВт, тобто 40 А × 130 В; у Елекс Ампер на 40 А номінал при 220 В — 8,8 кВт, тобто 40 А × 220 В. Калькулятор ділить потужність приладів на найнижчу напругу, отримує потрібний струм і множить його на 220 В — це номінал, який шукати на табличці. Це оцінка: у паспорті конкретної моделі дивіться таблицю потужності за вхідною напругою, якщо вона є.

Чи потрібен стабілізатор: норма напруги і реле

За пунктом 11.4.7 Кодексу систем розподілу 95 % усереднених за 10 хвилин значень напруги за кожен тиждень мають бути в межах ±10 % від номінальних 230 В, тобто 207–253 В. Якщо напруга здебільшого в цих межах, а прилади нормально працюють, часто досить реле напруги. Допустиму напругу для конкретного приладу дивіться в його інструкції.

Реле напруги чи стабілізатор

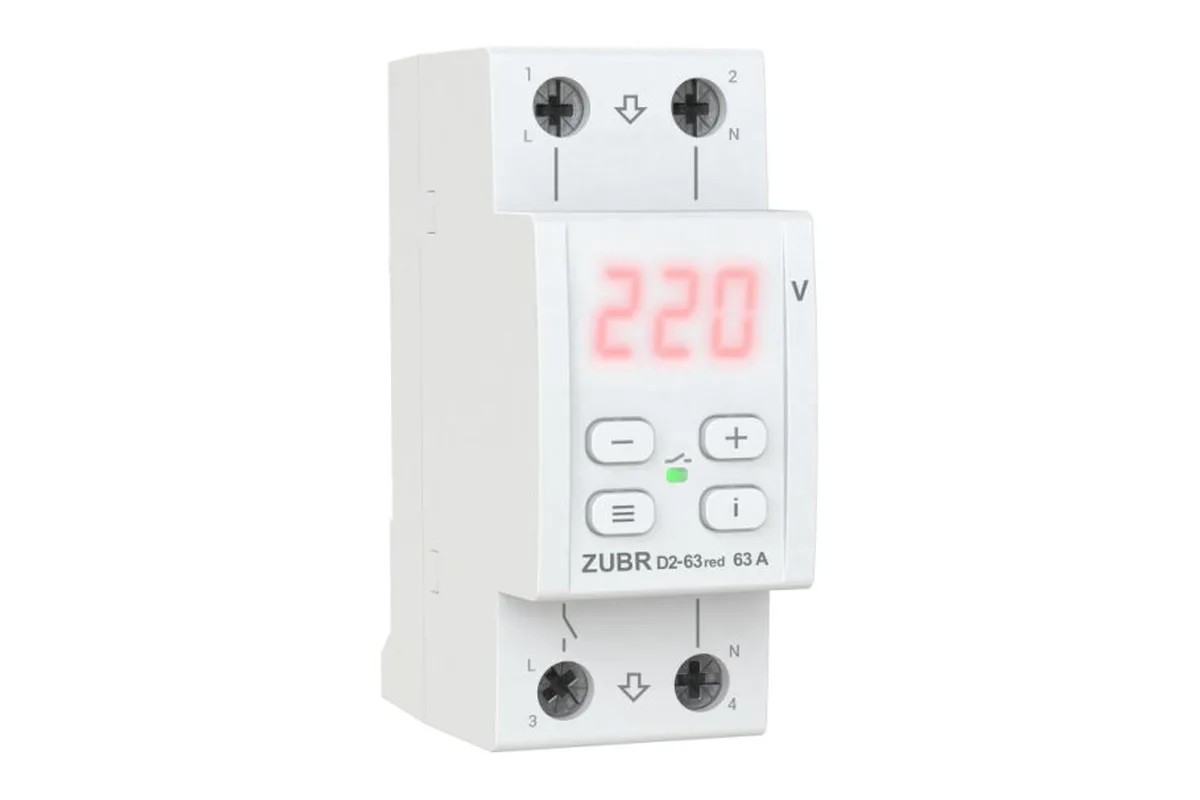

• Реле напруги вимикає живлення, коли напруга виходить за межі, і вмикає знову, коли вона повертається. У ZUBR D2 заводські межі — 198 і 253 В, нижню можна виставити від 100 до 210 В, верхню — від 230 до 280 В.
• Стабілізатор підвищує чи знижує напругу, і прилади працюють далі. Він потрібен там, де напруга регулярно падає нижче норми: якщо поставити лише реле, воно щовечора вимикатиме все.
• Реле дешевше й ставиться в щиток. Його ставлять і разом зі стабілізатором — для захисту від аварійних стрибків напруги.

Компенсація за низьку напругу

Якщо напруга не відповідає нормі, подайте скаргу оператору системи розподілу — Вашому обленерго. За постановою НКРЕКП № 375 компенсацію рахують за формулою: 0,25 × тариф на розподіл × середньодобове споживання × кількість днів від дня скарги до усунення проблеми. Якщо оператор не встиг усунути проблему вчасно, коефіцієнт — 0,5. Якщо порушення підтвердиться, компенсацію нараховують щомісяця без окремої заяви.

Релейний, симісторний чи інверторний стабілізатор

• Релейний перемикає відводи трансформатора реле, тож напруга змінюється сходинками, а реле клацають. Він найдешевший і має широкий діапазон, але найгрубішу точність.
• Симісторний чи тиристорний перемикає ступені електронними ключами, без клацання реле. У Елекс більше ступенів означає вищу точність: Ампер на 9 ступенів — 4,5 %, Герц на 36 — до ±1 %.

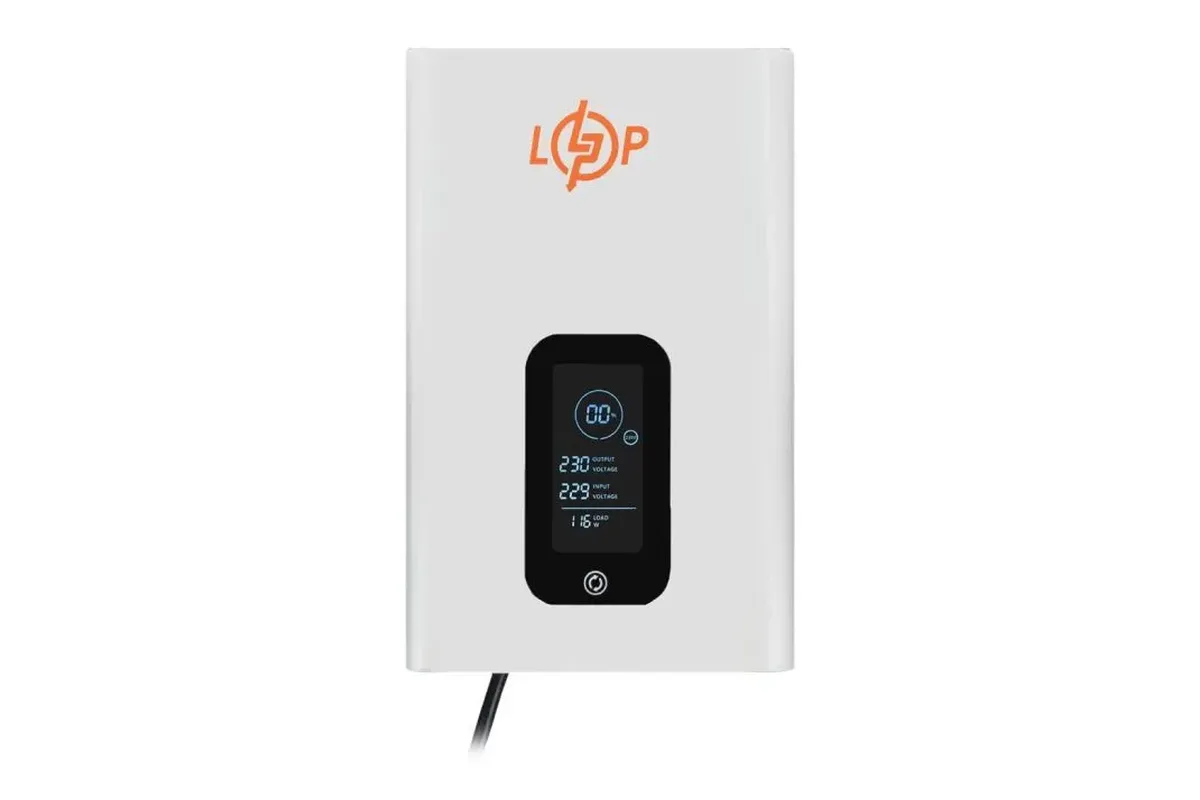

• Інверторний (подвійного перетворення) перетворює змінну напругу на постійну і знову на змінну, тому тримає вихід без сходинок і працює від дуже низької напруги: Елекс КілоГерц — від 50 В. Він найдорожчий.
• Сервоприводні (електромеханічні) теж продаються: напругу в них плавно регулює двигун із щіткою. Порівнюйте їх за тими самими параметрами з паспорта.

Порівнюючи моделі, дивіться не лише на точність, а й на діапазон вхідної напруги. Нижче межі стабілізації стабілізатор уже не тримає точну напругу на виході, а ще нижче — вимикається: Елекс Ампер стабілізує від 160 В і вимикається при 135 В. Власне споживання важливе, якщо стабілізатор працює цілодобово: 35 Вт — це близько 0,84 кВт·год на добу.

Яка потужність стабілізатора потрібна для будинку чи квартири

У паспорті Елекс Ампер прямо сказано: номінальною вважають потужність при вхідній напрузі 220 В, і зниження вхідної напруги зменшує потужність. Ось як це виглядає в паспорті Volter EtalonS:

Тому стабілізатор для будинку вибирають так: додають потужність приладів, які працюють одночасно, і ділять на частку номіналу, яку стабілізатор віддає при найнижчій напрузі у Вашій мережі. За паспортом Volter при 130 В це близько 58 %. Калькулятор вище рахує це автоматично.

Для квартири, де одночасно вмикають чайник, пральну машину й мікрохвильовку, при низькій напрузі легко вийти на 5–9 кВА — порахуйте свій випадок у калькуляторі. Для стабілізатора на весь будинок порівняйте його номінальний струм (у Елекс Ампер У 9-1/40 — 40 А) зі струмом вхідного автомата і з тим, скільки реально споживає дім. Ставлять такий стабілізатор у щиток або поруч із ним; підключає його електрик.

Стабілізатор напруги для котла

Газовому котлу електрика потрібна для автоматики, вентилятора й насоса. За інструкцією Bosch Gaz 6000 W котел живиться від 230 В і бере до 130 Вт (моделі на 12 і 18 кВт), до 150 Вт (24 і 28 кВт) або до 160 Вт (35 кВт). Для котла з таким споживанням вистачить стабілізатора на 0,5–1 кВА; для іншого котла подивіться споживання в його інструкції.

Тип Volter радить такий: для котла цілком підійдуть і релейні моделі, а ступеневі напівпровідникові, за словами виробника, реагують швидше. В інструкції Bosch Gaz 6000 W тип стабілізатора не вказано, тож вибирайте за діапазоном і точністю, а допустиму напругу шукайте в інструкції свого котла.

Якщо котел має працювати й під час відключень світла, стабілізатор не допоможе: потрібне джерело живлення з акумулятором. Про це — у гіді про інвертор для дому.

Стабілізатор для холодильника

Компресор холодильника на старті бере в рази більший струм, ніж під час роботи. У паспорті компресора Danfoss TLS4K для холодильників на R600a робочий струм — 0,52–0,60 А, а струм увімкнення — 6,9 А, тобто приблизно в 12 разів більший. Той самий компресор розрахований на напругу 198–254 В; допустиму напругу свого холодильника дивіться в його інструкції.

• Стабілізатор для холодильника беріть із запасом на пуск: у паспорті дивіться допустиме короткочасне перевантаження.
• Після зникнення світла компресору шкідливо вмикатися відразу. Виробник ZUBR радить для холодильників затримку ввімкнення 120–180 секунд, а заводська — лише 3 с, тож її треба змінити в налаштуваннях. У стабілізаторів затримку теж налаштовують: у LogicPower LP-W-5000RD — від 6 до 180 с.
• Якщо напруга в мережі здебільшого в нормі, холодильнику досить реле напруги з затримкою; стабілізатор потрібен, коли напруга регулярно нижча за 198–207 В.

Стабілізатор і генератор

Стабілізатор можна живити від генератора, якщо це дозволяє його паспорт. Елекс Ампер, за даними виробника, може працювати від бензинових і дизельних генераторів, КілоГерц — від генераторів без корекції частоти: допустима частота на вході — 35–75 Гц. У Volter EtalonS режим для генератора увімкнено із заводу, і виробник радить, щоб генератор мав удвічі більшу потужність, ніж стабілізатор.

Генератор до домашньої мережі підключають лише через перемикач, який відокремлює її від зовнішньої лінії; це робить електрик.

Скільки коштує стабілізатор напруги

Тип у картках вказують не всі магазини, тож це грубий орієнтир: медіана релейних моделей у каталозі — 2 351 ₴, тиристорних і симісторних — 15 300 ₴, інверторних — 37 214 ₴. Інверторні коштують у кілька разів дорожче за релейні тієї самої потужності.

Який стабілізатор вибрати: кому що

• Квартира, напруга в нормі — реле напруги в щитку з затримкою для холодильника.
• Газовий котел — стабілізатор на 0,5–1 кВА з діапазоном, що покриває найнижчу напругу у Вашій мережі; для тиші — симісторний чи інверторний.
• Холодильник — стабілізатор із запасом на пуск компресора і затримкою ввімкнення.
• Будинок із напругою 150–180 В увечері — симісторний чи інверторний стабілізатор на весь ввід; номінал порахуйте в калькуляторі з урахуванням падіння потужності.
• Напруга падає нижче 130 В — інверторний стабілізатор із широким діапазоном і скарга оператору мережі.
